Pengenalan Produk

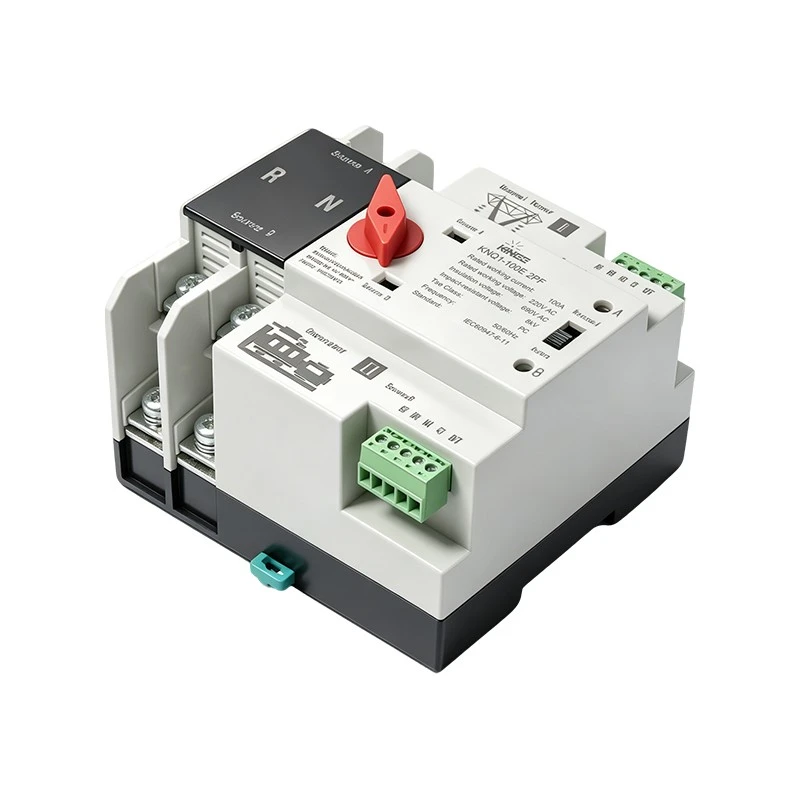

Siri KNQ1 Dwi-Suis Pemindahan Automatik Kuasa ialah suis pemindahan kuasa isi rumah mikro yang baru dibangunkan, tersedia sebagai Suis Pemindahan Automatik Dwi Kuasa Model/Penjana Utama. Ia digunakan terutamanya untuk memantau status kuasa normal dan sandaran. Apabila kuasa biasa gagal, kuasa sandaran diaktifkan serta-merta, memastikan kesinambungan, kebolehpercayaan dan keselamatan bekalan kuasa. Direka bentuk untuk-pemasangan rel, ia digunakan secara khusus dalam-kotak pengagihan kuasa rel.
Siri KNQ1, Suis Pemindahan Automatik Kuasa Utama/Penjana Model, sesuai untuk sistem kuasa kecemasan dengan AC 50/60Hz, berkadar 400V, 100A. Ia mempunyai struktur padat, pemindahan yang boleh dipercayai, pemasangan dan penyelenggaraan yang mudah, dan hayat perkhidmatan yang panjang. Sebagai Suis Pemindahan Automatik Kuasa/Penjana Utama Model Dwi Kuasa, ia digunakan secara meluas di mana gangguan kuasa tidak dibenarkan, menyokong operasi elektrik dan manual. Siri KNQ1 mematuhi piawaian-Voltan rendah dan alat kawalan.
Ciri-ciri Produk
1. Struktur yang munasabah, jumlah yang kecil, penampilan yang bagus, disediakan dengan perisai pelindung bekalan kuasa yang lebih selamat dan lebih dipercayai.
2.Fungsi perlindungan lengkap, termasuk fasa terbuka dan kehilangan-perlindungan-voltan.
3. Noiseless, penjimatan tenaga, pemasangan mudah, operasi mudah, prestasi yang boleh dipercayai dan stabil.
Parameter Teknikal Utama
|
Spesifikasi |
100A |
||
|
Arus berkadar Ie(A) |
16, 20, 25 |
32,40,50,63 |
80,100 |
|
Voltan penebat Ui |
AC690V, 50Hz |
||
|
Voltan terkadar Ue |
AC400V, 50Hz |
||
|
Pengelasan |
Kelas PC: boleh dibuat dan tahan tanpa arus litar pintas |
||
|
Kategori penggunaan |
AC-33iB |
AC-31B |
|
|
Tiang No. |
2P |
3P |
4P |
|
Berat (kg) |
1.7 |
2.1 |
2.6 |
|
Elektrik |
Kehidupan: 2000 kali; Operasi manual: 5000 kali |
||
|
Arus litar pintas berkadar Iq |
50kA |
||
|
Peranti perlindungan litar pintas (fius) |
RT16-00-63A |
||
|
Impuls terkadar menahan voltan |
8kV |
||
|
Litar kawalan |
Voltan kawalan dinilai Kami: AC220V/50Hz Keadaan kerja biasa: 85–110%Us |
||
|
Litar tambahan |
2 geganti, setiap satu dengan dua set kapasiti sentuhan penukar kenalan: AC220V/50Hz Ie=5y |
||
|
Masa penukaran kontaktor |
<50ms |
||
|
Masa penukaran operasi |
<50ms |
||
|
Kembalikan masa penukaran |
<50ms |
||
|
Masa mati kuasa |
<50ms |
||
Masa Jalanan dan Keperluan Pemasangan
|
item |
Syarat / Keperluan |
|
Suhu udara persekitaran |
Maks. 40 darjah, min. -5 darjah, purata. dalam masa 24j Kurang daripada atau sama dengan 35 darjah |
|
Ketinggian |
Tapak pemasangan Kurang daripada atau sama dengan 2000m |
|
Keadaan atmosfera |
Pada 40 darjah , RH Kurang daripada atau sama dengan 50%; pada -5 darjah , RH boleh lebih tinggi (cth, 90% pada 25 darjah ). Ambil langkah terhadap pemeluwapan sekali-sekala |
|
Tahap pencemaran |
ATS memenuhi darjah 3 setiap IEC 60947-11 |
|
Kategori pemasangan |
ATS memenuhi kategori setiap IEC 60947-11 |
|
Syarat pemasangan |
Dipasang secara menegak dalam kabinet kawalan/pengedaran. Kekalkan jarak pemasangan seperti yang ditunjukkan dalam Rajah 1 |
Gambarajah Pendawaian 4P
Keseluruhan dan dimensi pemasangan 100
