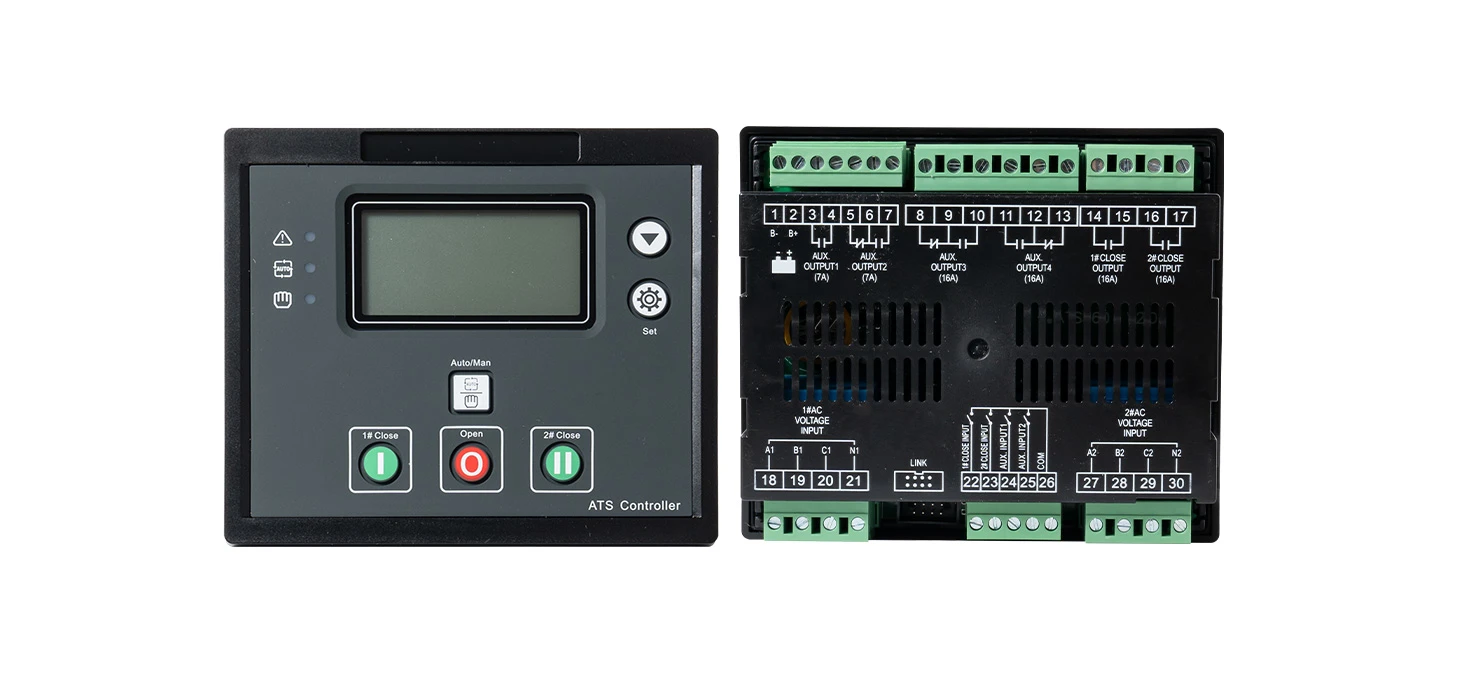

Pengenalan Produk
Pengawal ATS dwi kuasa siri KNT560N ialah modul bekalan kuasa dwi pintar yang disepadukan dengan fungsi boleh dikonfigurasikan, pengukuran automatik, paparan LCD dan komunikasi digital. Sebagai Penjana Diesel ATS Auto Start Controller, ia menggabungkan pendigitalan, kecerdasan dan rangkaian bersama-sama, yang merealisasikan automasi untuk proses pengukuran dan kawalan, mengurangkan kesilapan operasi buatan. Ia adalah produk yang ideal untuk pemindahan kuasa dwi.
Pengawal ATS kuasa dua siri KNT560N dibuat dengan mikropemproses dalam teras, yang boleh mengukur voltan 2 saluran 3 fasa/fasa tunggal dengan tepat, membuat pertimbangan yang betul untuk voltan tidak normal yang berlaku (voltan lebih, voltan bawah, kehilangan fasa, lebih kekerapan, di bawah frekuensi) dan mengeluarkan isyarat kawalan bebas volt diskret.
Peranti ini berfungsi sebagai Pengawal Mula Auto ATS penjana Diesel yang boleh dipercayai, direka bentuk selepas mempertimbangkan pelbagai aplikasi dalam ATS (sistem pemindahan auto beban), dan boleh digunakan untuk suis ATS khusus, ATS dengan penyambung terdiri, dan ATS dibuat oleh suis udara dsb. Apabila bertindak sebagai Pengawal Mula Auto ATS penjana Diesel, ia memastikan kawalan mula/henti set penjana yang lancar apabila sesalur gagal.
Ia mempunyai struktur padat, litar lanjutan, pendawaian mudah dan kebolehpercayaan yang tinggi, dan boleh digunakan secara meluas dalam peranti elektrik, kawalan automatik dan sistem ujian kuasa elektrik, telekomunikasi, petroleum, arang batu, metalurgi, kereta api, pentadbiran perbandaran, bangunan pintar dan lain-lain. Sebagai Penjana Diesel khusus ATS Auto Start Controller, ia meningkatkan dengan ketara automasi dan keselamatan sistem dalam kuasa sandaran.
Parameter Teknikal
|
barang |
kandungan |
||
|
Voltan Kendalian |
1. DC 8.0V~35.0V berterusan |
||
|
2. AC(170V~277V), bekalan kuasa AC L1N1/L2N2 |
|||
|
Penggunaan Kuasa |
<3W (Standby mode: <2W) |
||
|
Input Voltan AC |
Sistem AC |
KNT560N |
KNT560NB |
|
3P4W (ph-N) |
AC30V~AC360V |
AC170V~AC277V |
|
|
3P3W (ph-ph) |
AC60V~AC620V |
N/A |
|
|
1P2W (ph-N) |
AC30V~AC360V |
AC170V~AC277V |
|
|
2P3W (ph-N) |
AC30V~AC360V |
AC170V~AC277V |
|
|
Kekerapan Dinilai |
50/60Hz |
||
|
Tutup Output Geganti |
Output bebas 16A AC250V Volt |
||
|
Output Geganti Bantu 1 |
Output bebas 7A AC250V Volt |
||
|
Output Geganti Bantu 2 |
Output bebas 7A AC250V Volt |
||
|
Output Geganti Bantu |
Output bebas 16A AC250V Volt |
||
|
Input Digital |
GND disambungkan aktif |
||
|
Komunikasi |
Antara muka LINK, Protokol MODBUS |
||
|
Dimensi Kes |
139mm x 120mm x 50mm |
||
|
Potongan Panel |
130mm x 111mm |
||
|
Suhu Bekerja |
(-25~+70) darjah |
||
|
Kelembapan Bekerja |
(20~93)%RH |
||
|
Suhu Penyimpanan |
(-25~+70) darjah |
||
|
Tahap Perlindungan |
IP55 Gasket: apabila terdapat gasket kalis air dipasang di antara pengawal dan panel kawalan |
||
|
Kekuatan Penebat |
Sapukan voltan AC2.2kV antara terminal voltan tinggi dan terminal voltan rendah dan arus bocor tidak melebihi 3mA dalam masa 1 minit |
||
|
Berat badan |
0.62kg |
||

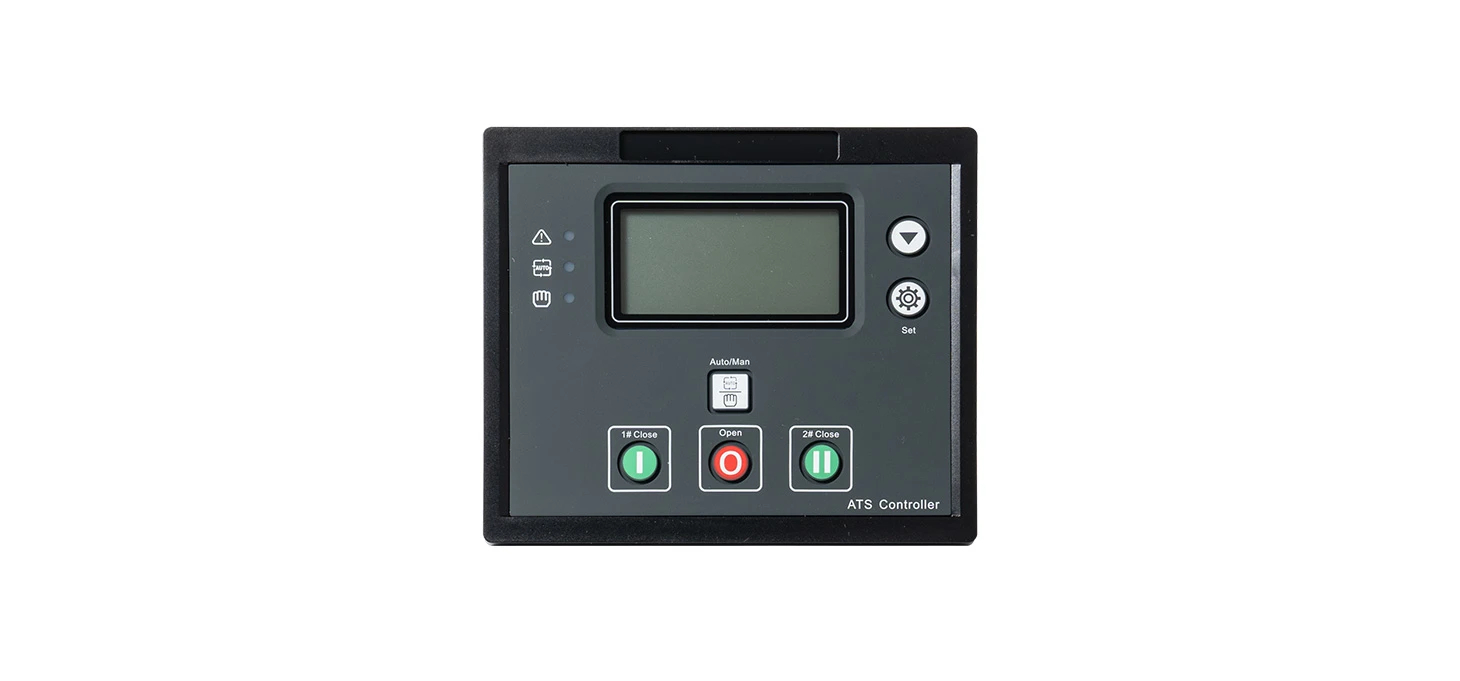

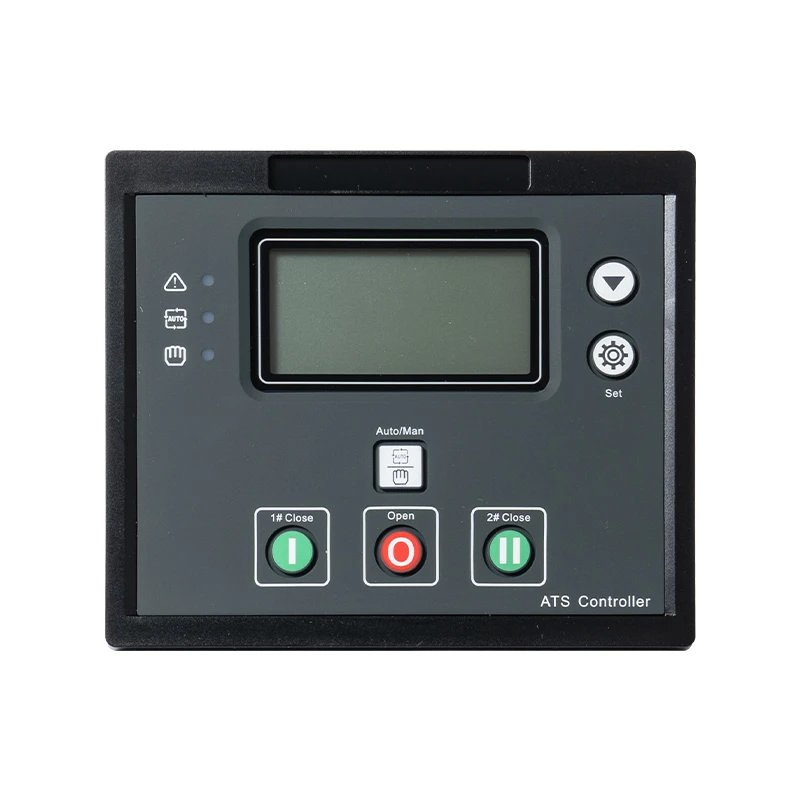

Panel Operasi
Penerangan Petunjuk
|
kunci |
Fungsi |
Penerangan |
|
|
I# Manual Tutup |
Dalam mod manual, tekan dan kuasa 1# bersambung dengan beban. |
|
|
Buka |
Dalam mod manual, tekan dan putuskan sambungan beban 1# atau 2#. |
|
|
II# Tutup Manual |
Dalam mod manual, tekan dan kuasa 2# bersambung dengan beban. |
|
|
Set Manual/Auto |
Tekan dan pengawal boleh ditetapkan kepada mod Manual atau Auto. |
|
|
Menu/Sahkan |
Tekan dan masukkan antara muka menu; tekan lebih lama dan keluar dari operasi semasa dan kembali ke skrin utama; Untuk penggera kerosakan pengawal, tekan untuk 3s, dan penggera boleh dikosongkan. |
|
|
Tatal Skrin/Kurang |
Pindahkan antara muka paparan; Kunci penurunan nilai untuk melaraskan parameter dalam halaman tetapan parameter; Tekan selama 3s, lampu latar LCD hendaklah berkelip sekali dan masukkan lampu latar sentiasa dalam mod; dan tekan sekali lagi untuk 3s, lampu latar LCD dimatikan dan pulih kepada mod paparan biasa. |
